swing over bed 800 mm
turning length 2000 mm
swing over carriage 510 mm
travel of facing carriage 410 mm
bed width 480 mm
main spindle:
spindel head 11
spindlediam. in front bearing 150 mm
spindle bore 105 mm
spindle speed 1 – 1800 U/min
spindle drive 37 / 30 KW
torque 3150 Nm
transmission steps II
feeding power Z 20.000 N
feeding power X 10.000 N
fed range Z 0,001 – 50 mm/min
feed range X 0,001 – 50 mm/min
rapid travel Z 10 m/min
rapid travel X 7 m/min
tailstock:
tailstock quill diameter 115 mm
quill stroke 150 mm
inner taper 6 MK
metric threading 0,1 – 2000 mm
inch threading 112-1/64 Gg./inch
module threading 0,05 – 56 mm
diametral pitch threading 448-0,05 DP
no.of threads 360
total power required 42 KW
machine weight 6,5 t
floor space required 4,8 x 2,5 x 1,95 m

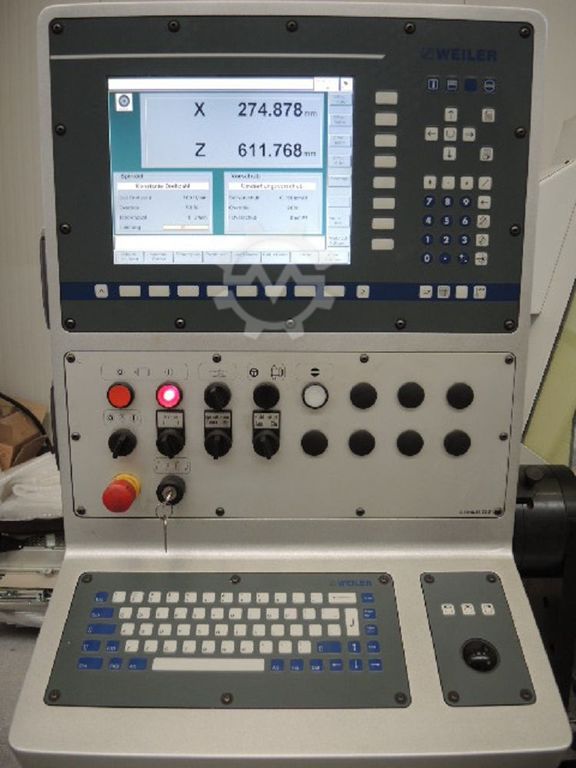

* WEILER D 3 cycle control

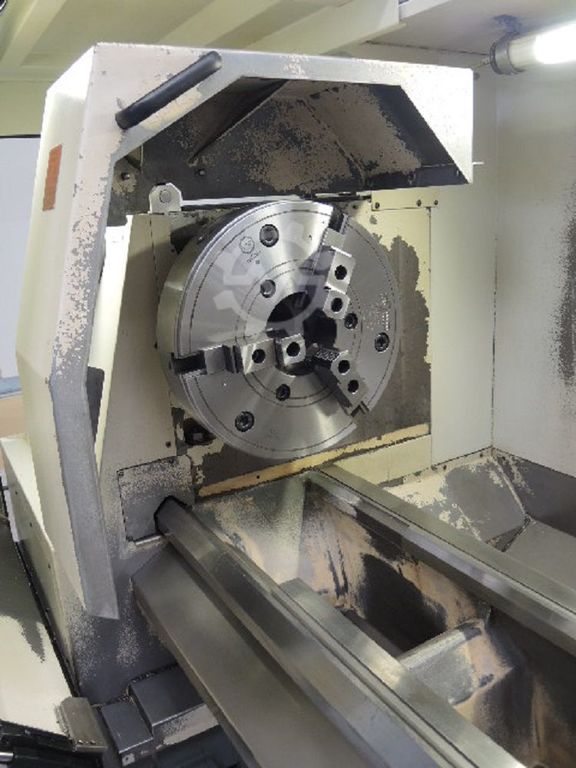

* 3-Backenfutter 500 mm
* Faceplate 700 mm
* PARAT 4-pos. tool holder
* Steady 120 – 300 mm
* Electro-mechanical powerbrake
* Cooling
Bhhxvb2x79

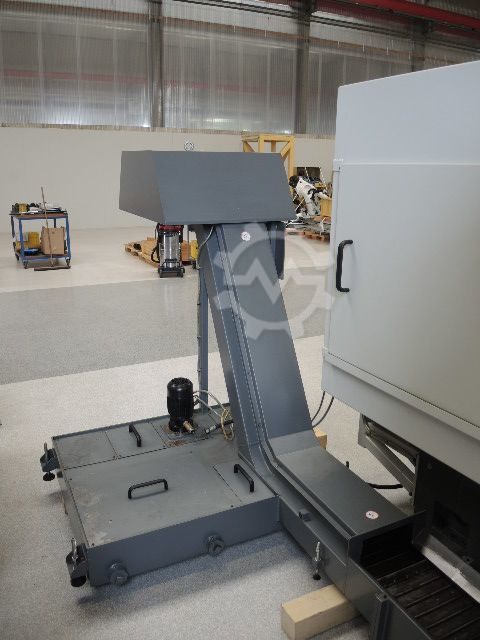

* Chip conveyor
* Tooling
Only 7,500 hrs. under power!
